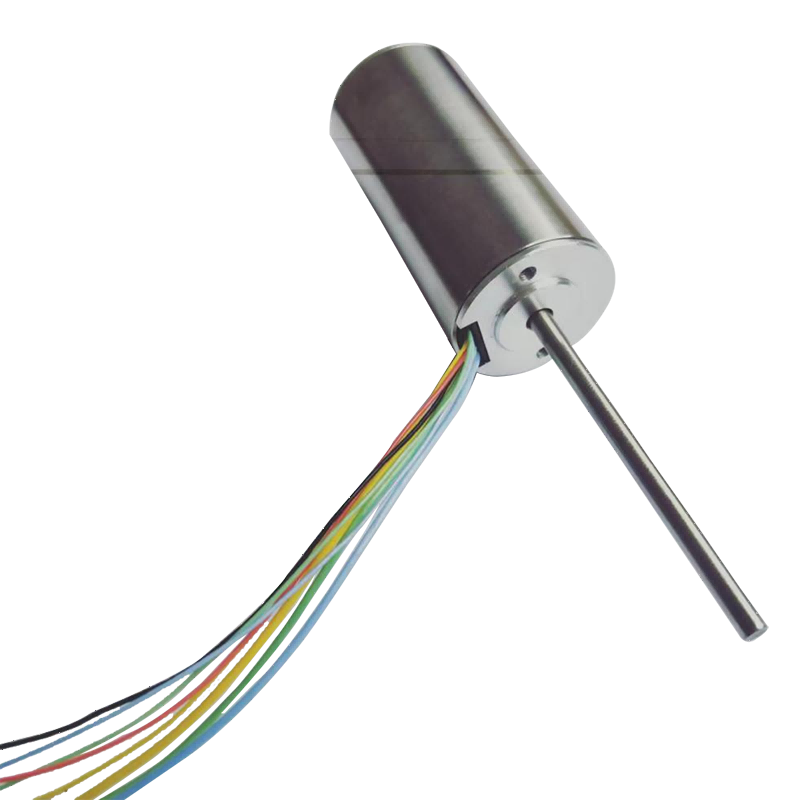

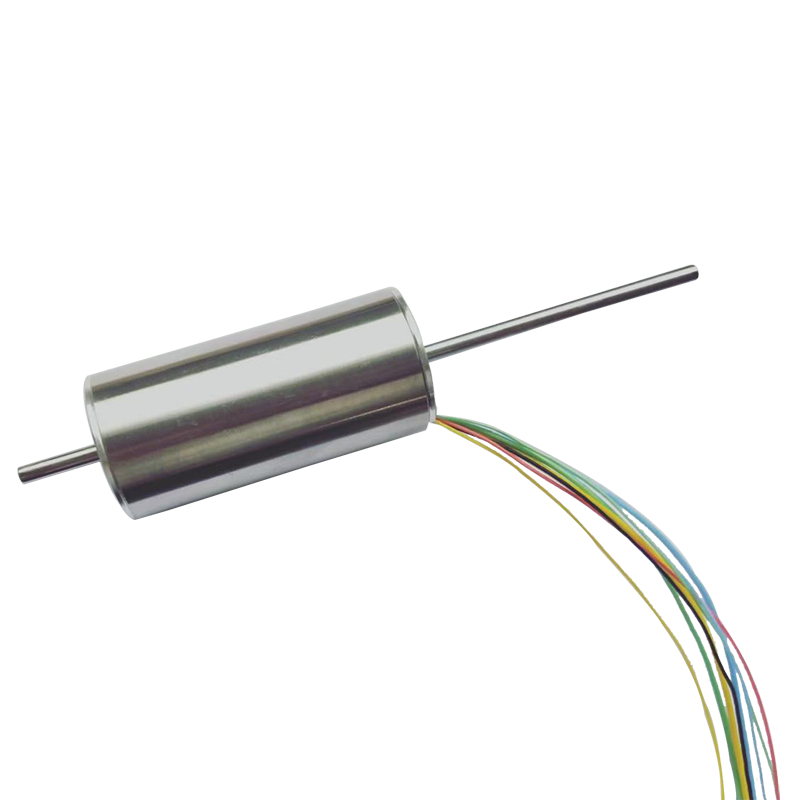

Sebagai pengilang profesional, kami ingin memberikan anda RuiXing 30mm Brushless DC Motor dengan Hall Sensor berkualiti tinggi. Produk ini telah dieksport ke kawasan Eropah, Amerika Utara dan Timur Tengah untuk masa yang lama. Sebagai sebuah kilang, kami boleh memastikan masa penghantaran yang tepat, dan kualiti dan perkhidmatan produk kami diiktiraf oleh pelanggan.
PARAMETER MOTOR
Kuasa Nominal |
W |
26.0 |
Voltan Ternilai |
Volt |
24 |
Rintangan |
Ohm |
3.03 |
Kelajuan tanpa beban |
rpm |
9300 |
Arus tanpa beban |
mA |
130 |
Pemalar Kelajuan |
rpm/V |
388 |
Pemalar Tork |
mNm/A |
24.25 |
Pemalar kelajuan/tork |
rpm/mNm |
48.42 |
Arus Gerai |
mA |
7920.8 |
Tork Gerai |
mNm |
192 |
Maks. Kecekapan |
% |
76 |
Kearuhan |
mH |
0.34 |
Pemalar Masa Mekanikal |
Cik |
8.48 |
Inersia pemutar |
gcm² |
16.67 |
Pada Max. Pengeluaran |
||
semasa |
mA |
1375 |
Tork |
mNm |
33 |
Kelajuan |
rmp |
7455 |
Pengeluaran |
W |
26 |
PENGUKURAN
CIRI-CIRI MOTOR
● Julat Suhu Ambien -40~+100℃
● Maks. suhu penggulungan 155 ℃
● Bilangan pasangan tiang 1
● Bilangan fasa 3
● Berat 160g
● Kelajuan maksimum 15000rpm
● Tamatkan permainan <0.15
● Diametral kelegaan ≤0.025
● Definisi petunjuk :
Berliku motor kuning tebal Pin1;
Hijau tebal Motor belitan Pin2;
Biru tebal Belitan motor Pin3;
Merah +5V Pin4;
Hitam GND Pin5;
Kuning nipis Penderia dewan Pin6;
Penderia dewan hijau nipis Pin7;
Biru nipis Penderia dewan Pin8.
PARAMETER MOTOR
Kuasa Nominal |
W |
60 |
Voltan Ternilai |
Volt |
24 |
Rintangan |
Ohm |
0.94 |
Kelajuan tanpa beban |
rpm |
9500 |
Arus tanpa beban |
mA |
200 |
Kelajuanberterusan |
rpm/V |
396 |
Torkberterusan |
mNm/A |
23.95 |
Pemalar kelajuan/tork |
rpm/mNm |
15.54 |
Arus Gerai |
mA |
25532 |
Tork Gerai |
mNm |
611 |
Maks. Kecekapan |
% |
83 |
Kearuhan |
mH |
0.173 |
Pemalar Masa Mekanikal |
Cik |
4.23 |
Inersia pemutar |
gcm² |
25.90 |
Pada Max. Pengeluaran |
||
semasa |
mA |
2950 |
Tork |
mNm |
70.65 |
Kelajuan |
rmp |
8150 |
Pengeluaran |
W |
60 |
PENGUKURAN
CIRI-CIRI MOTOR
● Julat Suhu Ambien -40~+100℃
● Maks. suhu penggulungan 155 ℃
● Bilangan pasangan tiang 1
● Bilangan fasa 3
● Berat 160g
● Kelajuan maksimum 15000rpm
● Tamatkan permainan <0.15
● Diametral kelegaan ≤0.025
● Definisi petunjuk :
Penggulungan motor kuning tebal Pin1;Hijau tebal Motor belitan Pin2;
Biru tebal Penggulungan motor Pin3;
Merah +5V Pin4;
Hitam GND Pin5;
Kuning nipis Penderia dewan Pin6;
Hijau nipis Penderia dewan Pin7;
Biru nipis Penderia dewan Pin8;
